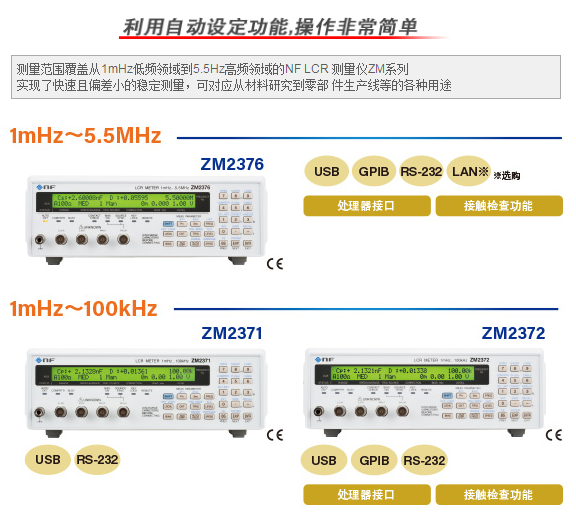

ZM2371/ZM2372/ZM2376

LCR测量仪系列实现快速、高精度的稳定测量满足研究所需求、生产线需求

宽频测量范围和高分辨率设定

ZM2371与ZM2372覆盖了从1 mHz到100 kHz的测量频率范围，并拥有5位数的分辨率。ZM2376则覆盖了从1 mHz到5.5 MHz的测量频率范围，并拥有6位数的分辨率。该产品不但适用于一般电子产品的测量，还可以被应用于电池或其他材料的阻抗特性评估。

高重复性的测量结果

该产品的测试结果为在同样的测试条件下，对相同的测试对象测试200次的结果。ZM2372的测试结果偏差大概在0.01%以下，而ZM2376则更加优秀。高重复性的测量结果，对于阻抗测量仪来说是十分重要的。

测量1 nF的电容

测量条件 (时间: 5 ms, 频率: 100 kHz, 信号水平: 1 V)

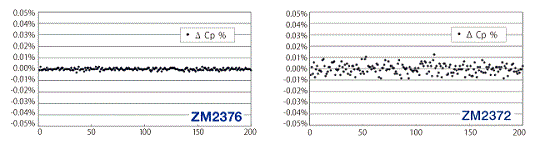

200次测量结果的偏差

针对放电的保护功能

在使用通用的测量仪器时，储存了电荷的电解电容器一旦被连接则会出现放电，而输入电路就很可能会被损坏。ZM系列针对放电的保护功能，可以保护输入电路不被此能量（最高达4J）损坏。所以在测量中若不小心连接上储存了电荷的部件后，可以防止事故的发生。

广域的测量电平和ALC功能

对10mVrms～5Vrms/1μArms～200mArms的测量信号电平可进行3位数分辨率的设置。另外，利用ALC（自动电平控制）功能可以设置定电压/定电流驱动，因此可用考虑到试样电压/电流依赖性的稳定驱动信号来驱动，可实现高再现性的测量。

快速测量

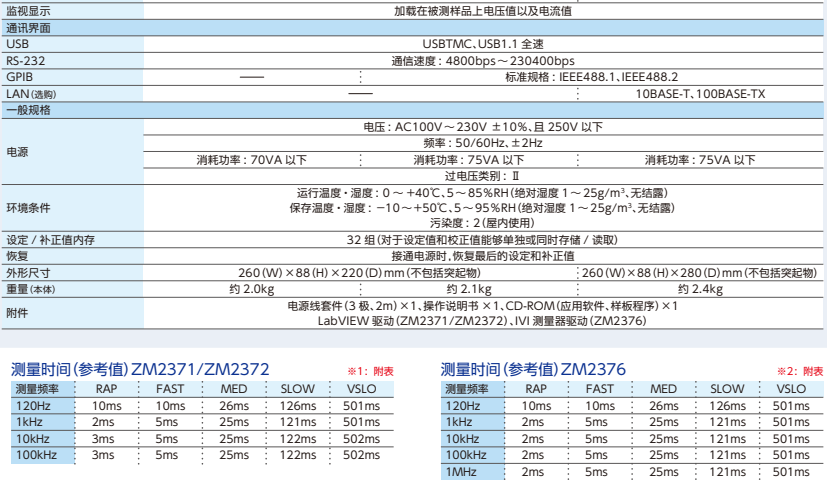

测量时间可以在RAP (Rapid)，FAST，MED (Medium)，SLOW，VSLO (Very Slow) 这5种等级切换。选择RAP，可以实现2ms (1kHz/1MHz)、10ms (120Hz) 的快速测量。快速、高精度的LCR测量仪有助于提高生产线及自动检查装置的测量效率。

高精度

实现了基本精度0.08%、显示分辨率最多6位数的高精度测量。值得信赖的测量在从最先端器件的开发到检查线零部件分选，对提高产品性能和品质不可或缺的。

DC偏置电压

ZM2371与ZM2372的内置DC偏置电源为0~+2.5 V，ZM2376为0~+5 V。这一功能使得测量电解电容等具有极性元件成为了可能。使用ZM2376,可以以将电池的直流电压相抵消的方式，测量阻抗。
另外，针对更大的DC电压，还可以选购DC偏置适配器。使用外接DC电源，最高达±40 V的DC偏置电压可以被施加到被测物体上，所以还可以测量大容量片式多层陶瓷电容的依赖性等。

直流电阻 (DCR) 测量

可测量线圈及变压器的卷线电阻的直流电阻。可以同时在主参数中显示电感，在副参数中显示直流电阻的测量值

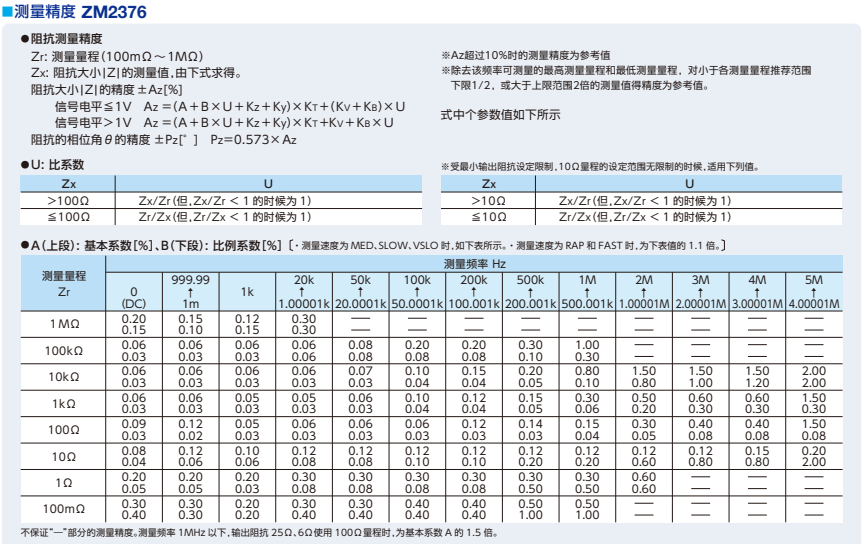

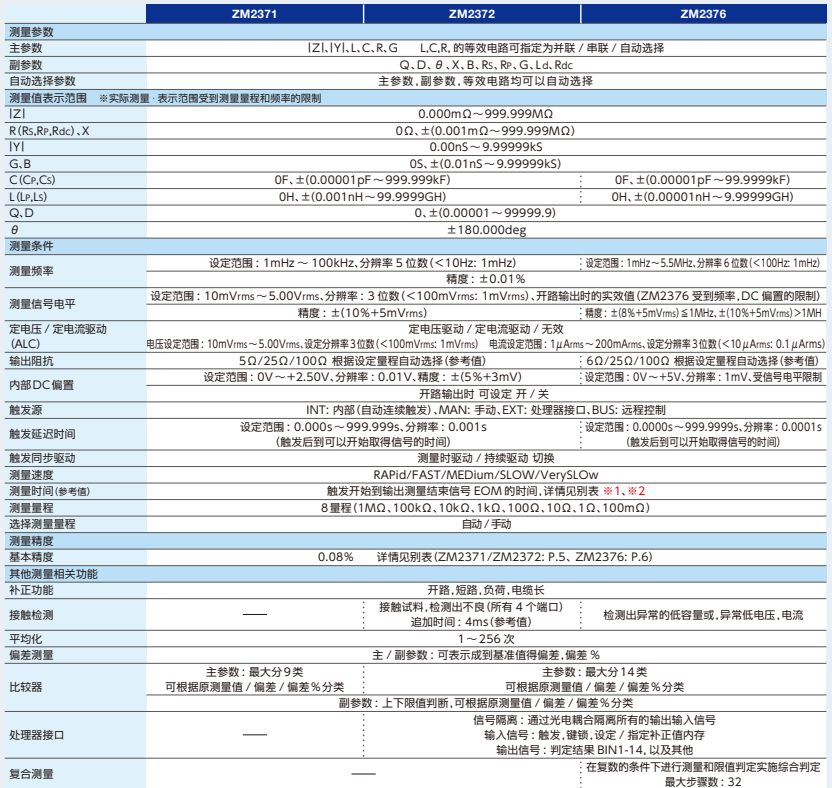

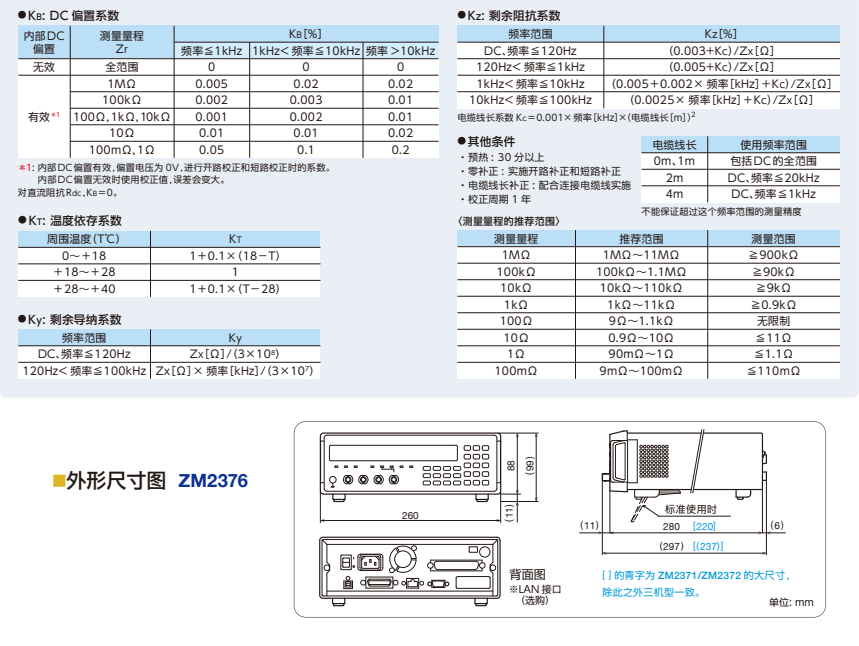

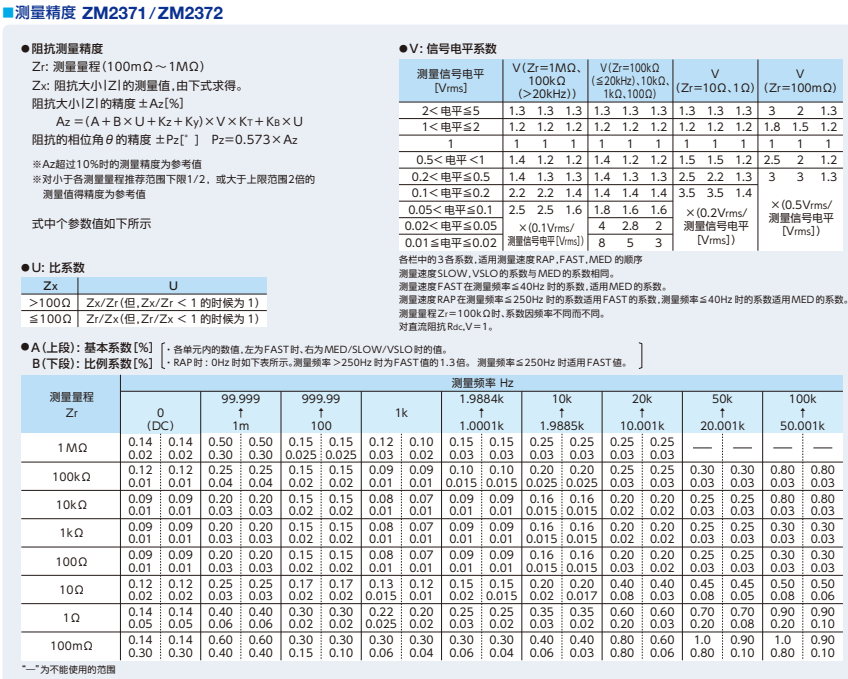

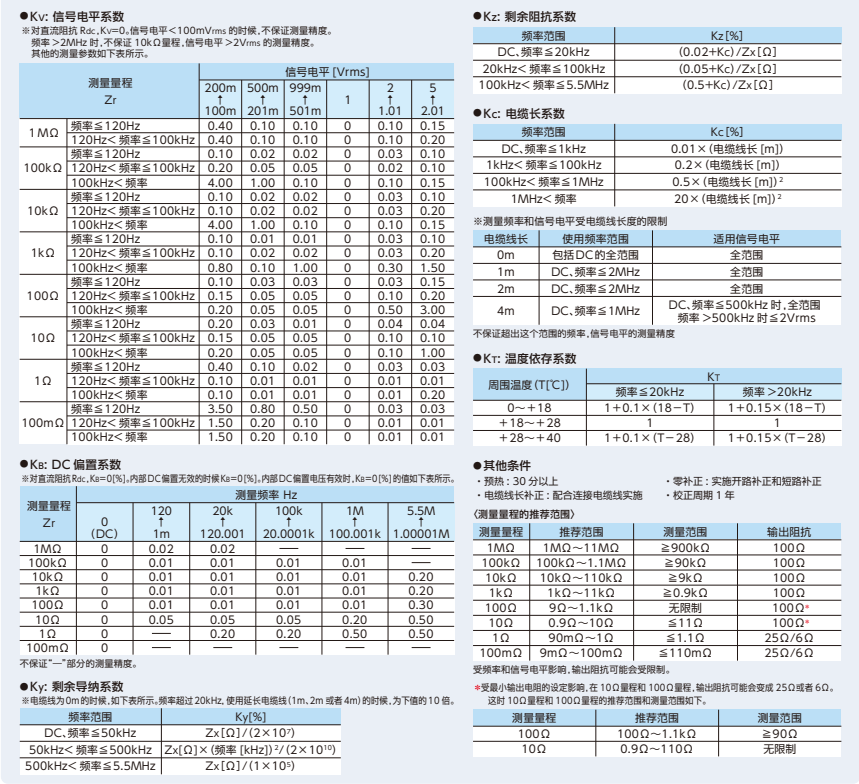

规格
