NES6100电力储能BMS测试系统

NES6100采用全NGI自主研发的测试仪器搭建而成，系统架构包括电池模拟器、直流电源、电流换向器、可编程温度模拟卡、绝缘电阻卡、高速数字IO卡、CAN通讯卡、继电器卡等，仪器外形、通讯协议、通讯接口等均采用统一标准，具有高扩展性和可维护性，兼具全球通 全网通，模块化设计，高精度 高集成等优势。可广泛应用于研发制造、第三方检测、系统集成等各行业客户。

产品特点

 ■  采集数据指标测试：包括电池电压（单体电压、总电压），电池簇/电堆电流、温度、绝缘电阻检测等。

 ■  功能测试：均衡、控制、报警与保护、通信、供电电压、过电压、反向电压、通信线回路短路等。
 ■  能量状态估算指标测试：SOE状态估算。

 ■  自主研发，全性能高效测试：主要硬件和软件自研，支持单步/ 自动测试，可完成最新国标要求的所有电性能相关测试项目。

 ■  模块化设计，可扩展性强：软件、硬件积木式设计，搭配灵活，满足型式检验、出厂检验、抽样检验、研发测试等多场景需求。

 ■  高精度 高集成：电池模拟器电压精度最高可达6万分之一，兼具故障模拟、内阻模拟等功能 ，适配全规格的储能BMS产品测试。

功能与优势

方案架构

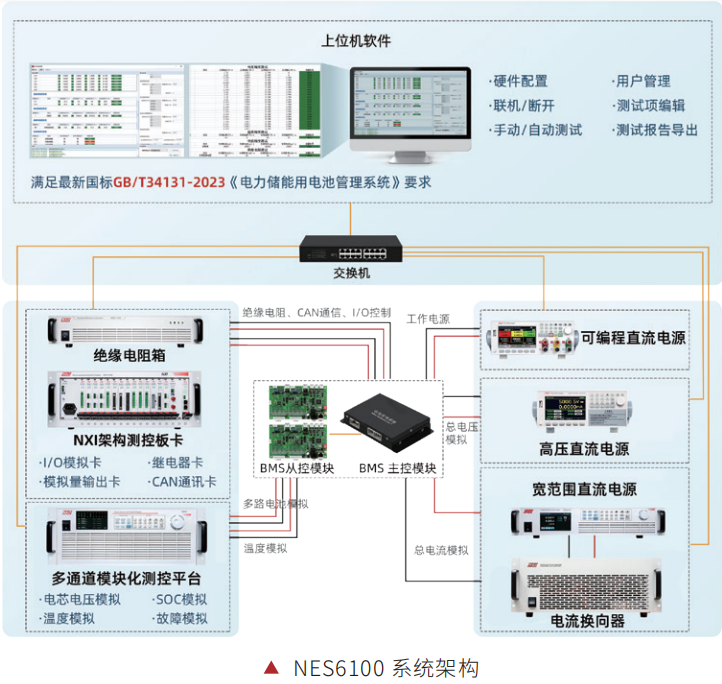

NES6100采用全NGI自主研发的测试仪器搭建而成，系统架构如图所示，包括电池模拟器、直流电源、电流换向器、可编程温度模拟卡、绝缘电阻卡、高速数字IO卡、CAN通讯卡、继电器卡等，仪器外形、通讯协议、通讯接口等均采用统一标准，具有高扩展性和可维护性。

· 电池模拟器：与保护功能等测试； 模拟单体电芯电压、电流、故障等，实现对储能BMS的单体电芯电压采集精度、主/被动均衡、部分故障诊断与保护功能等测试；

· 直流电源：提供储能BMS供电电源，模拟电池模组总电压、充放电总电流进行测试；

· 电流换向器： 操作，真实模拟电池模组的充放电特性； 既可对储能BMS工作电源进行电压换向操作，模拟反向电压供电；也可对总电流电源输出电流进行换向操作，真实模拟电池模组的充放电特性；

· 可编程温度模拟电阻卡：模拟NTC热敏电阻，实现对储能BMS温度采集精度测试；

· 可编程绝缘电阻卡（箱）：模拟绝缘电阻，实现储能BMS绝缘电阻采集精度测试；

· 高速数字IO卡：模拟外部设备与储能BMS进行IO及PWM信号传输通信；

· 模拟量输入/输出卡：模拟分流器电压信号、电流传感器信号、各类传感器输入储能BMS，或储能模拟分流器电压信号、电流BMS输出模拟量信号进行采集；

· CAN通讯卡：模拟上位机软件与储能BMS进行CAN通信；

· 继电器卡：用于温度采集线异常 、控制信号异常、通讯线回路短路等测试。

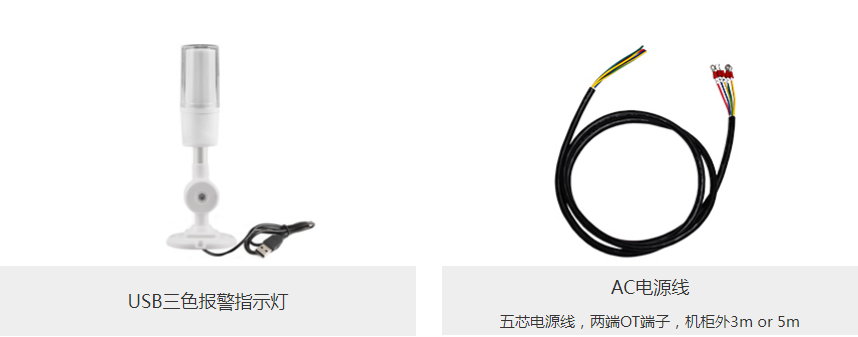

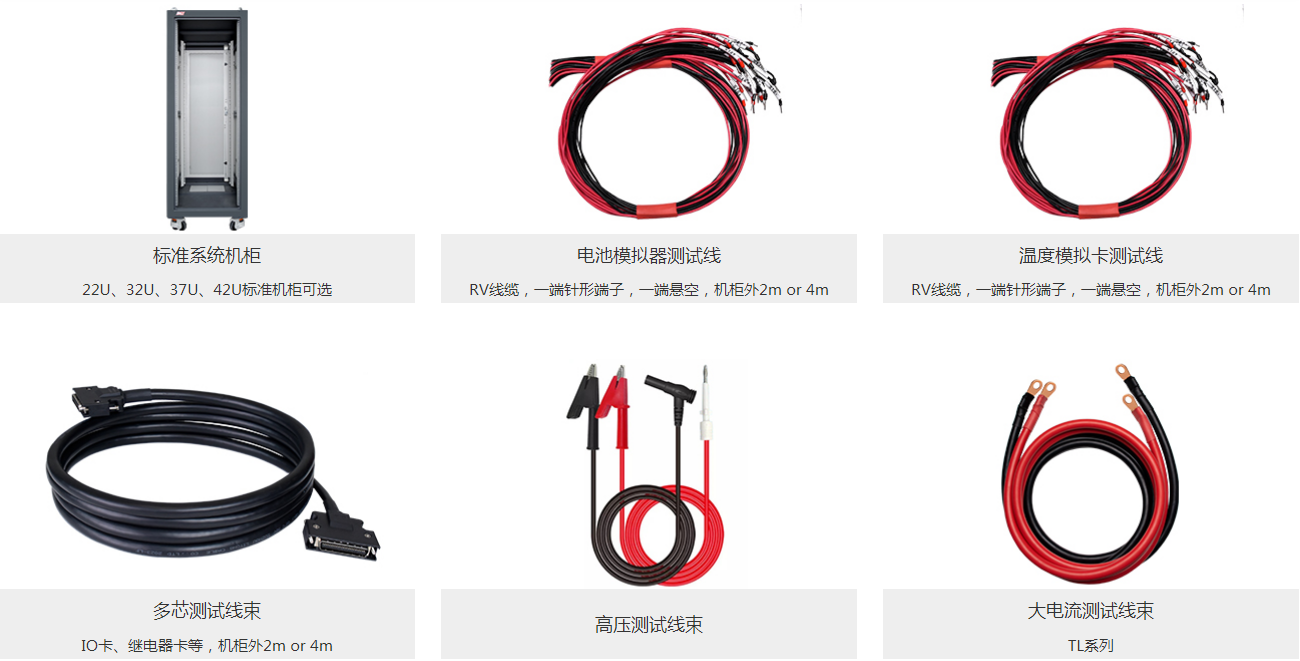

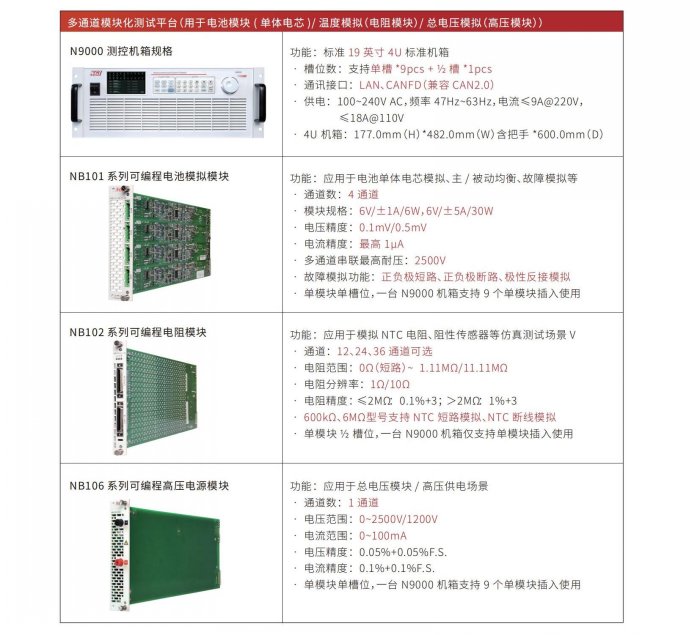

推荐测试设备-多通道模块化测试平台

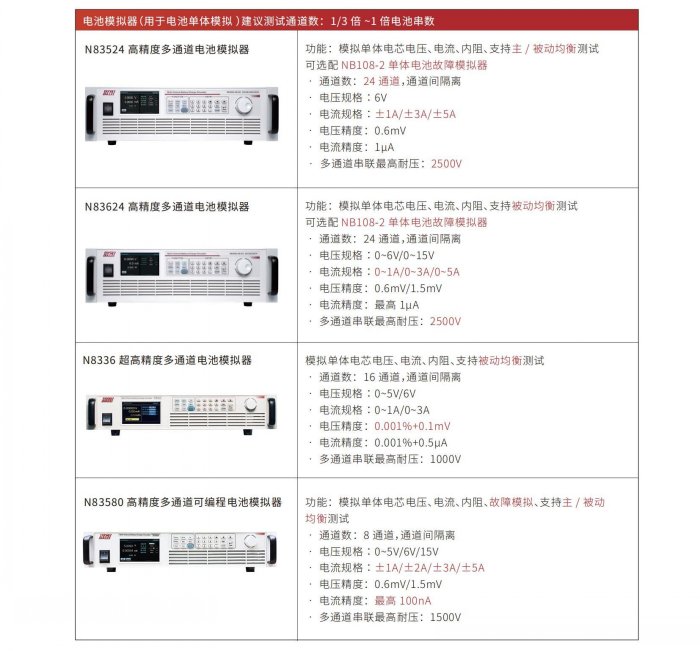

推荐测试设备-电池模拟器

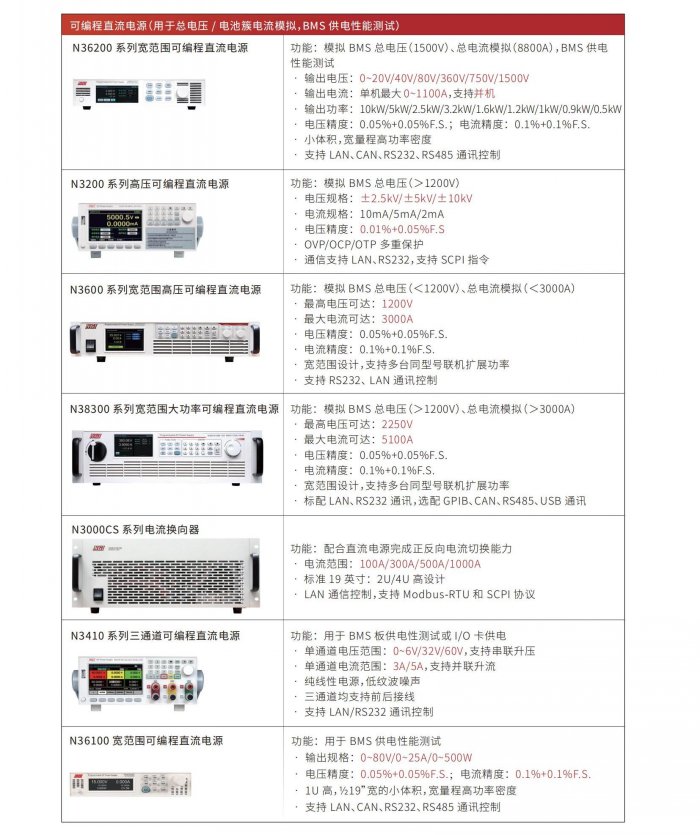

推荐测试设备-可编程直流电源

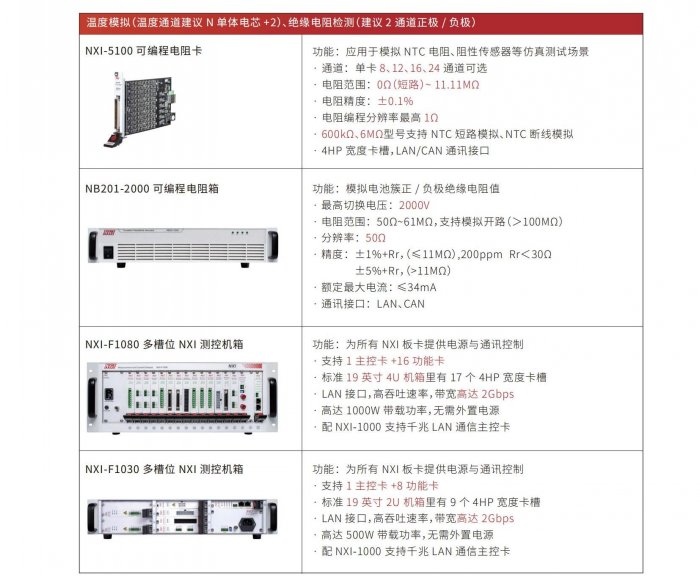

推荐测试设备-温度模拟

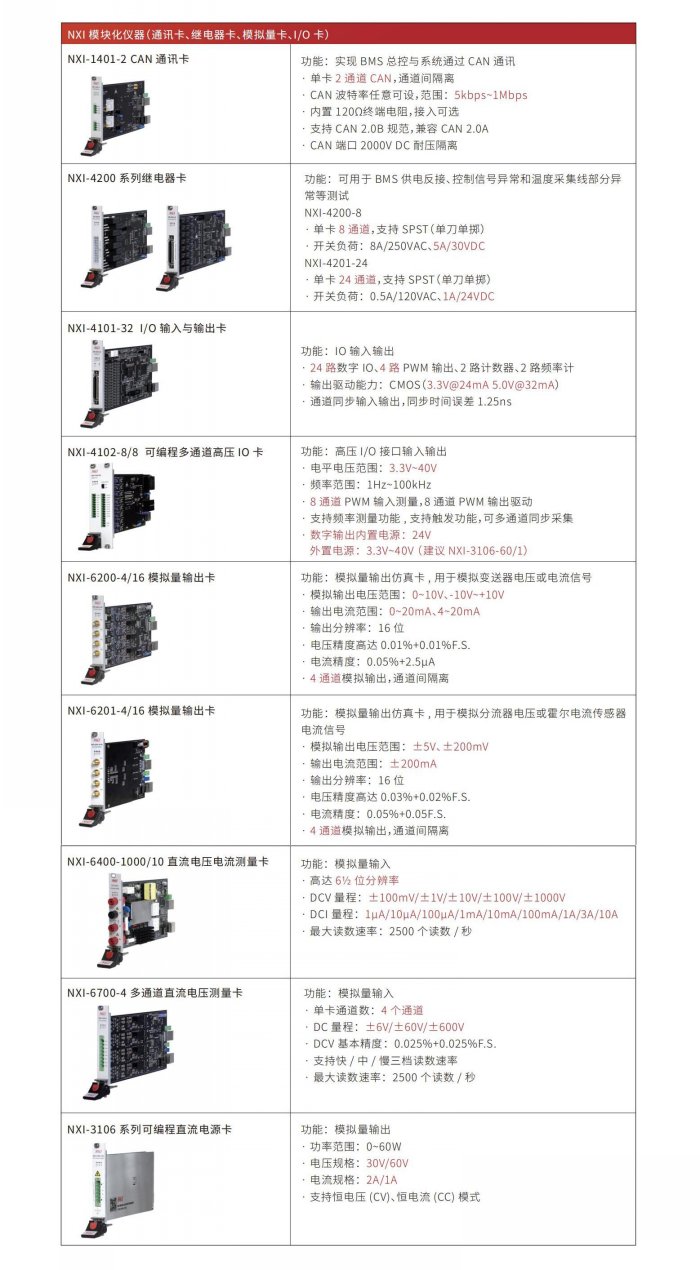

推荐测试设备-NXI模块化仪器
